前陣子因為公司的對外線路到期了，經過跟總務部門討論後，依舊繼續跟中華電信續約，並且簽下了資安艦隊方案，因此...嘿嘿嘿，手邊就多了一台Fortigate 60B 可以惡搞啦...
不過，公司現有的網路環境就已經有防火牆，想要惡搞看效果還是不夠準，於是決定利用假日把FG60B 帶回家測。所以，第一件事情就是要先設定PPPoE網路連線。
1) 進入Fortigate 管理介面，選System -> Network 。由於對中華電信小烏龜的網路線路，我是插在wan1 介面上，故選擇wan1 的設定。
2) 參考以下圖片，將「Addressing Mode」選擇為「PPPoE」，並填入撥接帳號（Username）及密碼（Password）。注意！務必勾選「Retrieve default gateway from server. 」，否則可能會跟我一樣，花了很久時間還找不到內部電腦繞不出去的原因。
檢查路由狀態。
3) 參考下圖，確認是否有設定Internal 轉 Wan1 的Policy。Fortigate 的Policy 設定跟路由概念很類似，所以就算路由設定是正確的，沒有在Policy 上再作設定，網路封包就一定會被擋掉。
如果沒有，可以參考下圖增加該設定。人客啊！務必勾選「NAT」，否則一輩子也上不了Internet。
其實，Fortigate 防火牆預設值就會有一筆Internal 往Wan1 的Policy，但由於我惡搞過那台機器，把原本的Switch Mode 轉成Interface Mode，也就是讓每個Internal 的網路埠成為獨立的網路設定，所以必須重新設定Policy。
以上三個步驟就完成了PPPoE 的連線上網。
只是，明明就很直覺的設定，我那天卻花了很久時間還是連不上網，原因在於：
1. PPPoE 的帳號密碼欄位不能用複製貼上填入資料，請乖乖一個字一個字鍵入，否則Fortigate 根本就不吃進去。這夠詭異吧...
2. 第二步驟中有提到「Retrieve default gateway from server」的設定，就是因為沒有勾選到，所以內部網路的電腦怎樣都上不了外網，就算在Fortigate 上手動增加路由也沒用。
果然，台上十分鐘台下十年功啊！
引用自：http://www.askasu.idv.tw/index.php/2009/04/07/407/
快速設定Fortigate Site to Site IPEC VPN(引用蘇老碎碎唸)
之前有網友留言希望我研究Fortigate 站台對站台的IPEC VPN，剛好我對這問題也很有興趣，所以一定要玩出來分享，相信大家一定也能舉一反三完成設定。
一樣這次還是快速設定的教學，先求效果再求瞭解。
先簡單說明網路測試環境，否則後續圖解一定會看到眼花：
Z1 Network - 192.168.123.0/24
有Fortigate 60 設備（FortiOS v4.0.1 beta）
WAN IP: 123.123.123.123
Lan IP:192.168.123.254
Z2 Network - 192.168.1.0/24
有Fortigate 60B 設備（FortiOS v3.0 MR7）
WAN IP: domain.dyndns.org（外部採PPPoE 無固定IP，故申請免費的dyndns.org 服務以達成兩端即時連線）
Lan IP:192.168.1.252
理所當然，我們先從Z1 區的FG60 下手設定：
1) 設定FG60 的IPSEC Key。到VPN -> IPSec，選擇「Create Phase 1」。
為方便未來清楚設定，建議參考下圖命名為「Z1toZ2_Tunnel」，進階的部分用預設即可。但幾個地方要注意：
a. 由於Z2 區的Fortiagte 對外是使用浮動式IP，所以Remote Gateway 請選擇「Dymamic DNS」模式，「Dynamic DNS」欄位則輸入Z2 對外的DDNS 名稱。
b. 「Local Interface」是個很容易讓人誤會的設定，請選擇Fortigate 上對外連線VPN 的介面。因此範例是選擇「wan1」。
c. 「Pre-shared Key」的密碼設定至少為三個字元以上。範例是設定「123456」，到時候另一端的設備也需要設同一組密碼作溝通。
建立完「IPSEC Phase 1」，接著新增「Phase 2」
參考下圖將「Phase 2」命名為「Z1toZ2_phase2」，並記得選擇前面phase 1 所設定「Z1toZ2_Tunnel」；進階的部分用預設即可。（就說了是快速設定啊
）
Z1 端IPSEC 的設定完成如圖。
2) 到Firewall -> Address 新增兩組IP 網段。
請參考下圖，分別新增Z1（192.168.123.0/255.255.255.0）及Z2（192.168.1.0/255.255.255.0）的IP。
3) 到Firewall -> Policy 新增Internal -> Wan1 的Policy。
由於是Z1 到Z2 的設定，Source Address 當然要選擇Z1 的IP Address，Destination Address 則選擇Z2 的IP Address。要比較注意的是，Action 設定請記得選擇「IPSEC」，而VPN Tunnel 則選擇先前建立的「Z1toZ2_Tunnel」。
如果建立Policy 後，順序跟下圖一樣是後於「all to all」，請將調整於其之前。
如果以上步驟都確實完成，那麼Z1 端就算收工了，等於做完一半啦！
鏡頭轉到Z2 的FG60B 設定。以下步驟其實跟Z1 的設定幾乎一樣。
1) 到VPN -> IPSEC 新增FG60B 的IPSEC Key。一樣要先新增Phase 1，命名為「Z2toZ1_Tunnel」。而要注意的事項：
a. Z1 對外是使用固定IP，所以Remote Gateway 請選擇「Statics IP Address」模式，「IP Address」欄位則輸入Z1 對外的IP「123.123.123.123」。
b. 「Local Interface」請選擇擇「wan1」介面。
c. 「Pre-shared Key」的密碼必須跟Z1 端的IPSEC 設定一樣，所以請輸入「123456」。
新增Phase 2。不多講，看圖說故事。
完成Z2 端的IPSEC 設定。
2) 到Firewall -> address 新增兩組IP 網段。這部分跟Z1 端一樣。
3) 到Firewall -> Address 新增Internal -> Wan1 的Policy。
現在是Z2 到Z1 的設定，Source Address 請務必選擇Z2 的IP Address，Destination Address 則選擇Z1 的IP Address，不要搞混現在在哪裡設定啊。Action 設定別忘了選擇「IPSEC」，VPN Tunnel 則選擇「Z2toZ1_Tunnel」。
大功告成！
當然，照例要來個有圖有真相。從Z1 端的電腦直接Ping Z2 端的FG60B，會看到已經可以直接連接。不過，會發現第一次Ping 的時候似乎停頓1至1秒半的時間。
這是因為預設的IPEC VPN 不會主動建立連線，只有在Fortigate 發現內部有需要時才會開始連線（這算節能省碳嗎？），甚至在雙方達到一定時間且沒有流量時還會自動中斷VPN。
要解決這個問題，就是到IPSEC 的phase 2 設定找到進階選項，然後勾選「Autokey Keep Alive」。另外，從這裡可以發現「keylife」預設是30分鐘會換一次Key，如果又沒有勾選「Autokey Keep Alive」且沒有流量，設備就會因此停止VPN 連線。高興的話，也可以改一個小時甚至一天，就看你的安全考量；畢竟是透過Internet 傳輸IPSEC VPN，「keylife」時間越久就越有可能遭到有心駭客去破解。
認真研究起來，上面的設定其實不很難，難的是Fortinet 原廠提供的教學文件 - IPSec VPN User Guide 並沒有提供截圖，所以在閱讀上會有些困難。不過，一般企業會想到的應用幾乎都在文件裡出現，像是Redundant VPN、Hub and spoke 架構等等。如果資源夠的話，我會建議印出來閱讀，會比較容易從文件中抓出重點。
至於Site to Site IPSEC VPN 是否僅限定Fortigate 設備，其實不然！（假如連這都要綁標就太機車了...）原廠Knowledge Center 還提供了像是跟ZyXEL ZyWALL、SonicWall、Cisco PIX 等大廠設備，甚至連Microsoft ISA Server 都有的連線文件（詳情可參考Fortinet Knowledge Center 的 IPSec VPN interoperability 頁面），有需要的人可以上網參考看看喔！
設定Fortigate SSL VPN 分割通道(引用蘇老碎碎念)
上一篇文章講了Fortigate SSL VPN 的設定方式，但參照該方法後，所有進出的網路流量都會經過Fortigate 設備；如果用戶端的電腦在台灣就算了，萬一老闆出國比賽到半個地球外的歐洲，難道上個網還要大老遠繞回台灣才能出去HAPPY 嗎？
所以，還是要研究一下怎麼設定。方法其實很簡單，只要到User -> User Group 找出已設定的群組，然後勾選「Allow Split Tunneling」，點選「OK」就完成。
切換成繁中介面後，會比較容易理解，該選項就是「允許通道分割」。
只是，假如真有這麼簡單，我就不會又寫一篇教學...
因為按下「OK」後，一定會出現「Destination address of split tunneling policy is invalid」的錯誤訊息。
繁中的錯誤訊息則是「通道分割策略的目標位址錯誤」。（這是眼博士翻的嗎？）
其實，解決方法在錯誤訊息已經透露出一些端倪，這是由於之前的SSL VPN 快速設定，在WAN 對 Internal 的Policy 裡，並沒有針對Internal 指定範圍所造成的問題。
1) 到Firewall -> Address，新增一組內部IP網段。以範例的基本網路架構圖來看，內部IP網段應設定為「192.168.1.0/255.255.255.0」。
2) 修改WAN -> Internal 的Policy，將「Destination」修改為指定的內部網段。
選擇該項Policy 點選修改，然後將「Destination Address」指定為剛設定的內部IP 網段。
再回到群組設定裡勾選「允許通道分割」的選項，才真的算是成功喔。
最後，用「route print」指令來檢視用戶端的路由變化。
未連接SSL VPN 的路由表，預設閘道為192.168.123.254。
連接SSL VPN 成功的路由表，且尚未設定分割通道。可以發現預設閘道已經變為192.168.254.1，且Metric 值優於原本的192.168.123.254，故所有的網路流量都改走SSL VPN 所建立起的通道。
連接SSL VPN 成功的路由表，且已設定分割通道。預設閘道仍為192.168.123.254，僅有「192.168.1.0/24」及「192.168.254.1/32」才會走192.168.254.1 的閘道。
萬一SSL VPN 在已設定通道分割的狀況下，使用者執意要改走Fortigate 對外線路，也不是沒有辦法，用指令「route add 0.0.0.0 mask 0.0.0.0 VPN取得之IP」就能達成。
以本範例來說，就是輸入「route add 0.0.0.0 mask 0.0.0.0 192.168.254.1」。從路由表觀察，預設閘道已更改為192.168.254.1，且Metric 值優於原本的預設閘道，路由狀況跟SSL VPN 未分割設定前幾近一樣。
好啦，我也覺得用指令改來改去很麻煩，尤其對於一般使用者來說，指令跟火星文一樣。其實，建議可以利用建立兩個不同帳號及群組的方式，將一個群組設定為不分割VPN 通道，一個群組設定為分割通道，這樣就能輕鬆選擇模式囉！
免費IPsec VPN Client軟體介紹透過免費的ShrewSoft VPN Client，可以代替需要付費的套件，建立IPsec VPN通道，而且功能很完整，可以在多種平臺上運作
普遍內建於企業端路由器的IPsec VPN是相當成熟，而且安全的通道技術。雖然它有提供Client to Site的連線方式，然而，許多廠牌的用戶端軟體是需要付費的，對於需要登入內網的使用者來說，多數仍會採用可以透過Windows內建工具撥號的 PPTP、L2TP over IPsec，或者改用網頁反向代理的SSL VPN來建立網路連線。
透過免費的ShrewSoft VPN Client，可以代替需要付費的套件，建立IPsec VPN通道，而且功能很完整，可以在多種平臺上運作
普遍內建於企業端路由器的IPsec VPN是相當成熟，而且安全的通道技術。雖然它有提供Client to Site的連線方式，然而，許多廠牌的用戶端軟體是需要付費的，對於需要登入內網的使用者來說，多數仍會採用可以透過Windows內建工具撥號的 PPTP、L2TP over IPsec，或者改用網頁反向代理的SSL VPN來建立網路連線。
事實上，除了透過原廠或第3方廠商提供的工具連線外，Windows本身的連線工具也可以用於連接IPsec VPN，不過設定起來比較麻煩，一般來說，較為少用。
可安裝在多種平臺，相容於32、64位元等2種環境
這裡我們介紹的ShrewSoft VPN Client，是一套免費的IPsec VPN用戶端軟體。它支援多種平臺，除了Windows 7在內的各種微軟32、64位元版本個人端平臺，而且也有Linux、FreeBSD的對應版本，在X Window的環境下操作。
支援多種常見廠牌的設備，並支援m0n0wall等免費套件
目前ShrewSoft VPN Client支援的設備型號包括了Check Point、Cisco ASA、Juniper SSG、Fortinet FortiGate等主要廠牌的設備，及常見於小型企業、高階個人環境的居易Vigor系列等多種型號，另外，它還可以連接由m0n0wall、 pfSense等免費的軟體防火牆系統，建置而成的IPsec VPN伺服器。
對於支援的IPsec VPN伺服器，官方皆有設定文件可供參考，只需照著實作，就可以順利連線。
和許多的IPsec VPN用戶端軟體一樣，ShrewSoft VPN Client也會在個人端電腦安裝一張虛擬網卡的介面，並透過它連線。安裝過程中，會出現數次提示視窗，詢問使用者是否要新增這項裝置（預設狀態是不啟用的）。
設定選項完整，並可直接匯入設備的VPN設定檔
就設定來說，IPsec VPN算是比較複雜的一種，成功連線的關鍵，端賴於伺服器與用戶端軟體的設定是否完全一致。根據我們的實測經驗，ShrewSoft VPN Client的選項完整度，並不輸給TheGreenBow等付費版本的套件，因此對於各種不同的IPsec VPN伺服器具有較高的相容性。
連接設備時，可由軟體自行判別，或者手動設定加密演算法的類別，並可加入憑證，搭配常用的Pre-shared key（PSK）金鑰驗證權限，強化VPN的連線安全。
軟體執行後，系統列會出現一個鎖頭狀的常駐圖示。我們可以在ShrewSoft VPN Client設定多個連線檔，按下主視窗的「Connect」鍵後，會出現確認連線的視窗，當「tunnel enabled」的訊息出現後，代表通道已經成功建立。
像是Cyberoam等幾家廠牌的設備，可以將IPsec VPN的設定匯出成檔案，再匯入到IPsec VPN的用戶端程式，就可以直接連線。
ShrewSoft VPN Client也支援這項功能，透過Import的選項，就可以匯入IPsec VPN的設定檔，而支援的廠牌有Cisco、Juniper等數家。
除了提供連線外，ShrewSoft VPN Client也內建Trace Utility工具，可偵測傳輸流量，及記錄連線事件，在VPN無法連通時，能夠根據相關訊息，找出錯誤所在。
其他免費的IPsec VPN連線工具
不單是ShrewSoft VPN Client，網路上還有其他免費的套件可供選擇，例如，開放原始碼的iVPN（先前稱為TauVPN），部署時，需要在Windows XP的平臺安裝SP2、SP3的Support Tools套件，取得執行iVPN所需的「ipseccmd.exe」執行檔（若在Windows 7的環境，可直接安裝，而Vista則需升級到SP1的版本），連線檔的設定相當簡單，基本上，僅需輸入路由器的IP和PSK金鑰，就可以開始連線，操作上還算容易。
而像是前面介紹過的TheGreenBow，官方網站有30天的試用版可供下載，一些設備搭售的套件，都是從它衍生而來，考量到平時的操作習慣，對於僅是短期使用的人來說，仍是一個不錯的選擇。文⊙楊啟倫
ShrewSoft VPN Client的6個主要設定步驟
我們以居易的Vigor 2910為例，說明如何連接設備，建立IPsec VPN通道。
透過網頁介面啟動IPsec VPN伺服器的功能，並設定一組Pre-shared key（PSK）金錀。
執行ShrewSoft VPN Client，在「General」的分頁，輸入設備的IP（或網址），接著取消「Obtain Automatically」的選項，手動指派存取內網的IP。
將驗證類型設定為「Mutual PSK」，並設定一組PSK金鑰，驗證使用者存取內網的權限。
在「Policy」的分頁，取消「Obtain Topology……」的設定，將內網的IP區段設定到ShrewSoft VPN Client。

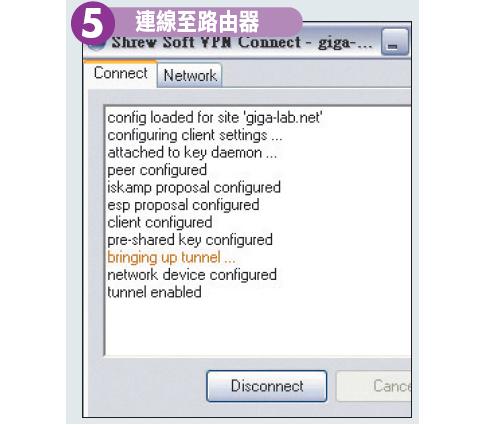

按下主視窗的「Connect」鍵，會出現圖中確認連線的視窗，待「tunnel enabled」出現，即代表通道已經建立。
